Система наблюдения за удаленными объектами «ФЕНИКС»

промышленный квадрокоптер для охраны и наблюдения за удаленными объектами
Система наблюдения за удаленными объектами
ФЕНИКС
ФЕНИКС

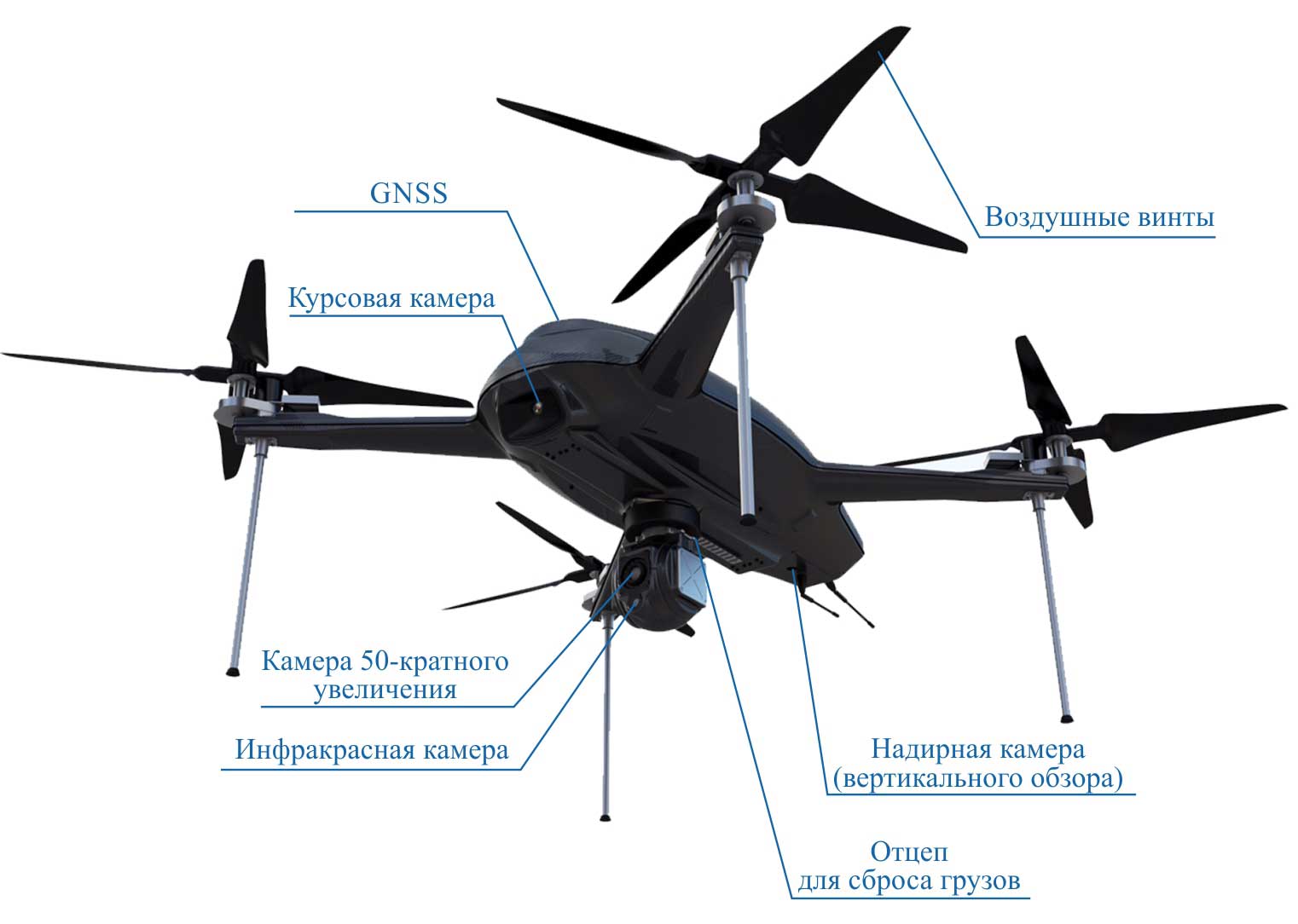

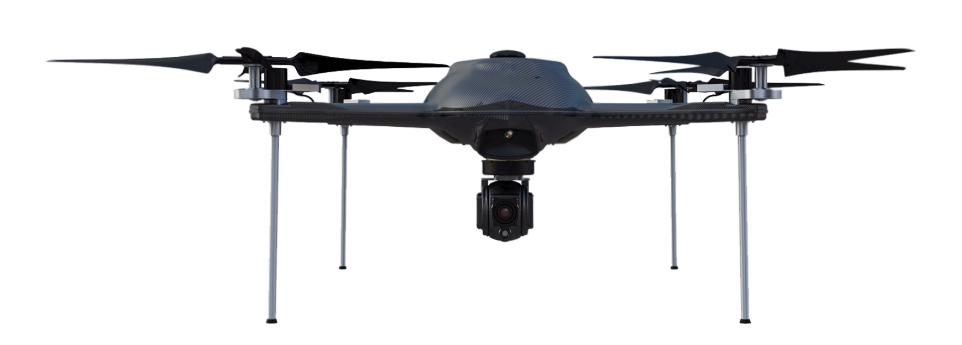

Квадрокоптер «ФЕНИКС»

Предназначен для наблюдения с воздуха за объектами в видимом и инфракрасном диапазонах частот. В режиме реального времени отслеживает и передает информацию о контролируемом объекте.

Благодаря уникальной винтомоторной группе может находиться в воздухе более 1 часа для проведения оперативного мониторинга на удалении до 16 км от места старта, на замкнутых маршрутах протяженностью до 32 км.

Основные характеристики

  • Максимальная скорость - 20 м/с
  • Максимальная высота полета - 3000 м
  • Максимальная продолжительность полета - 70 мин
  • Длина маршрута (за один вылет) - 32 км

Система «ФЕНИКС» способна обеспечивать непрерывное наблюдение за целью, а также доставку малогабаритных грузов весом до 4 кг.

Сценарии решения задач при различных режимах управления квадрокоптером «ФЕНИКС»

ФЕНИКС
Автоматическая охрана объекта

При срабатывании охранной сигнализации происходит автоматическая отправка квадрокоптера «ФЕНИКС» к месту происшествия. Передача видеоинформации в режиме реального времени дает возможность оператору системы принимать необходимые действия, в соответствии с конкретной ситуацией.

ФЕНИКС

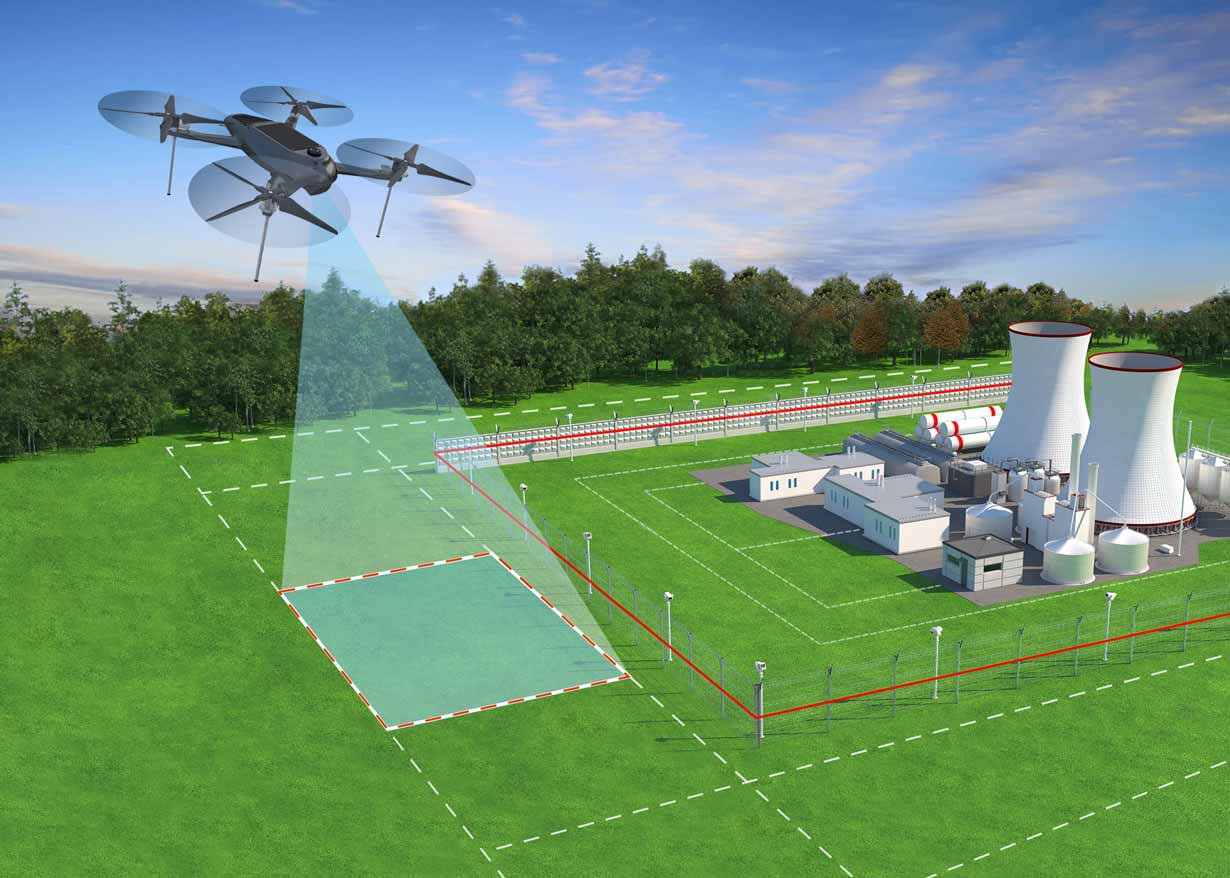

Автономное патрулирование

Установка автономной повторяющейся патрульной задачи: день, время, маршрут, высота, продолжительность зависания, направление камеры и пр.
Электромагнитная совместимость системы «ФЕНИКС» с БЛА других производителей решает задачу их совместного применения.

ФЕНИКС

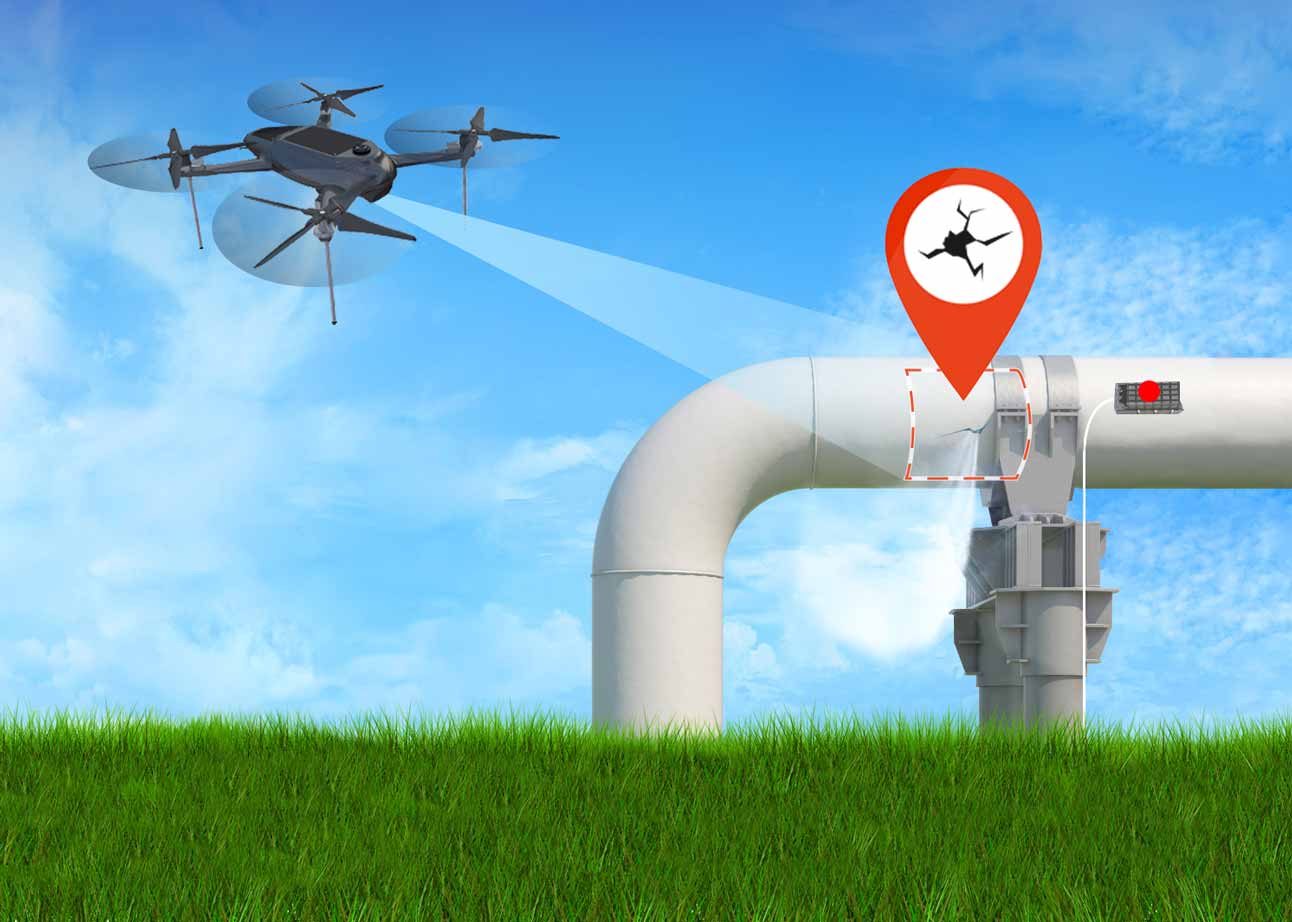

Дистанционное ручное управление

Универсальная функция дистанционного ручного управления квадрокоптером «ФЕНИКС» применяется в ситуациях, где нужна гибкость и оперативность, особенно в чрезвычайных случаях (напр, разлив нефти, пожар, утечка химикатов). Предусмотрена возможность вывода на экран актуальных данных с датчиков для решения конкретной задачи.

Технические характеристики квадрокоптера «ФЕНИКС»

  • технические характеристики квадрокоптера ФЕНИКС
    Максимальная высота полета – до 3 км
  • технические характеристики квадрокоптера ФЕНИКС
    Максимальная протяженность маршрута – до 32 км (радиус - 16 км)
  • технические характеристики квадрокоптера ФЕНИКС
    Максимально допустимая скорость ветра – 12 м/с
  • технические характеристики квадрокоптера ФЕНИКС
    Максимальное время полета – до 70 минут
  • технические характеристики квадрокоптера ФЕНИКС
    Время полета с грузом 4 кг – 14 минут (и 20 минут после сброса груза)
  • технические характеристики квадрокоптера ФЕНИКС
    Максимальная скорость – 20 м/с
  • технические характеристики квадрокоптера ФЕНИКС
    Максимальный вес дополнительной полезной нагрузки – до 4 кг
  • технические характеристики квадрокоптера ФЕНИКС
    Вес без дополнительной полезной нагрузки – 5,3 кг
  • технические характеристики квадрокоптера ФЕНИКС
    Диапазон рабочих температур от – 20 °C до +40°C
  • технические характеристики квадрокоптера ФЕНИКС
    Pадиус действия видео/радиоканала: в условиях прямой видимости – 16 км

Возможности системы «ФЕНИКС»

  • Возможности системы ФЕНИКС

    Доставка и сброс груза

    Своевременная и точная доставка малогабаритных грузов весом до 4 кг в заданную точку на расстояние до 10 км.
  • Возможности системы ФЕНИКС

    Предупреждение аварий и аварийное реагирование

    С использованием полезных нагрузок, например: гиростабилизированного видеоподвеса; камеры, совмещенной с тепловизором с функцией MSX; и др.
  • Возможности системы ФЕНИКС

    Решение задач охраны периметра

    В интеграции с системой охраны периметра «ВОЛК» и другими охранными системами.
  • Возможности системы ФЕНИКС

    Ретранслятор сигнала

    Квадрокоптер «ФЕНИКС» может использоваться в качестве ретранслятора сигнала для обеспечения связи с труднодоступным БПЛА.
  • Возможности системы ФЕНИКС

    Динамическая корректировка маршрута в процессе полета по ПЗ

    Запрограммированная функция автопрокладки маршрута на объектах с известной топологией для осуществления автономного патрулирования.
  • Возможности системы ФЕНИКС

    Круглосуточное наблюдение с системой питания по проводу

    Выполнение задачи непрерывного мониторинга охраняемых объектов.
  • Возможности системы ФЕНИКС

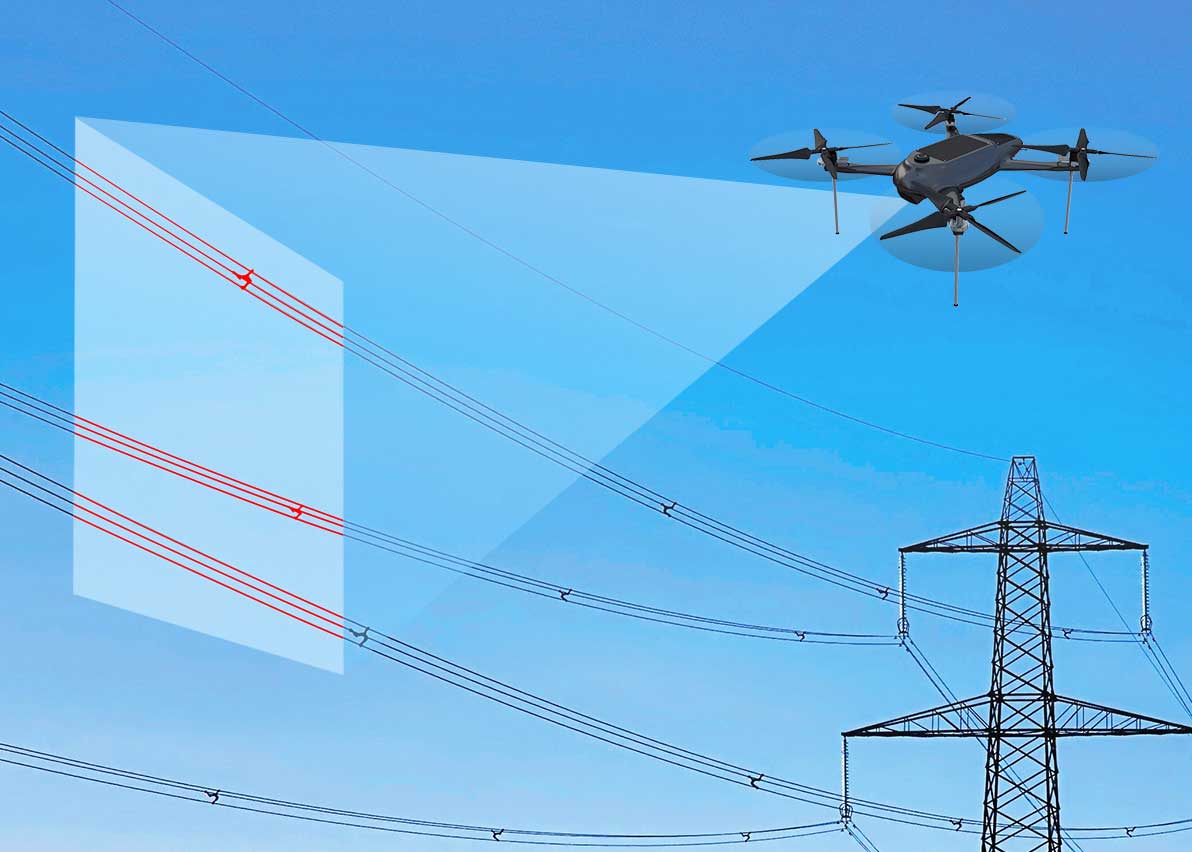

    Аэро и фотосъемка

    Фотографирование местности с высоты полета от нескольких метров до 3 км при помощи аэрофотоаппарата, установленного на квадрокоптере.
  • Возможности системы ФЕНИКС

    Зависание в точке с возможностью управления положением по высоте и азимуту

  • Возможности системы ФЕНИКС

    Специальные задачи для силовых ведомств

Программное обеспечение системы «ФЕНИКС»

Программное обеспечение системы «ФЕНИКС» дает возможность использовать квадрокоптер с разной степенью автономности для решения различных задач заказчика. Совместно с высокими эксплуатационными характеристиками это позволяет повысить эффективность обследования как отдельно стоящих объектов, так и территорий со значительной протяженностью.
  • Позволяет выполнять практически все задачи в автономном режиме без участия оператора.
  • Имеет интуитивно понятный сенсорный интерфейс.
  • Минимизирует время на обучение пользователей.
  • Интегрируется с другими системами безопасности.

Варианты управления

  • Стационарное

    Место оператора создается на базе персонального компьютера. Для обслуживания системы достаточно одного человека.

  • В полевых условиях

    Специальные задачи заказчика реализуются за счет программных модулей наземной станции управления (кейс НСУ влаго-и водозащищен).

  • Мобильное

    Мобильное Может быть реализовано на ПК, ноутбуках, планшетах (веб-интерфейс для управления БЛА из любого браузера).

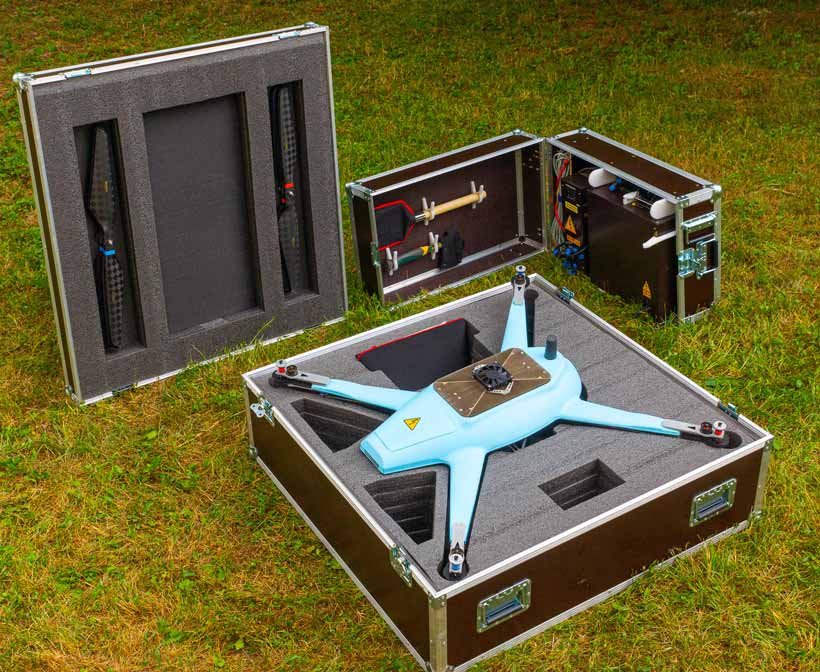

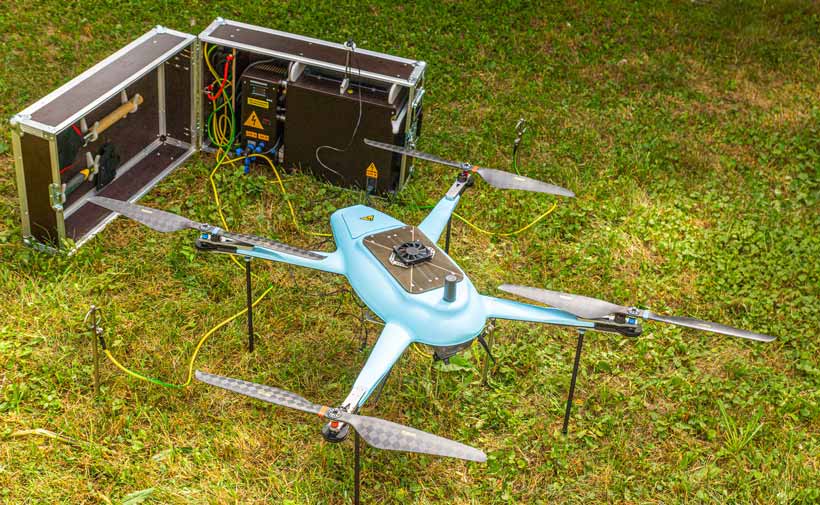

Квадрокоптер привязной «ФЕНИКС СПП»

ФЕНИКС СПП
ФЕНИКС СПП

Квадрокоптер «ФЕНИКС СПП» предназначен для ведения непрерывного воздушного мониторинга и ретрансляции сигналов в диапазоне высот до 150 м.

Передача изображения, электропитание и управление БЛА осуществляется по кабелю питания.

В качестве резервной системы питания на квадрокоптере «ФЕНИКС» установлена аварийная аккумуляторная батарея, позволяющая выполнять посадку квадрокоптера в случае обрыва кабеля.

Основные характеристики

  • Максимальная высота подъема - 150 м
  • Время висения - не ограничено
  • Масса носителя в базовой конфигурации - 6 кг
  • Максимальная масса целевой нагрузки (зависит от высоты подъема) - до 3 кг
  • Габариты носителя - 1010 х 1010 х 400 мм
  • Время развертывания - не более 10 мин

Возможности привязного квадрокоптера

  • Организация мобильных и стационарных пунктов охраны и видеонаблюдения стратегически важных объектов.
  • Обнаружение и распознавание наземных и воздушных нарушителей периметра в режиме реального времени.
  • Построение системы связи при отсутствии инфраструктуры в районах чрезвычайных ситуаций.
  • Контроль и координация гражданских и военных наземных служб при ликвидации последствий чрезвычайных ситуаций и проведении учений.
  • Развертывание локальных навигационных сетей.
